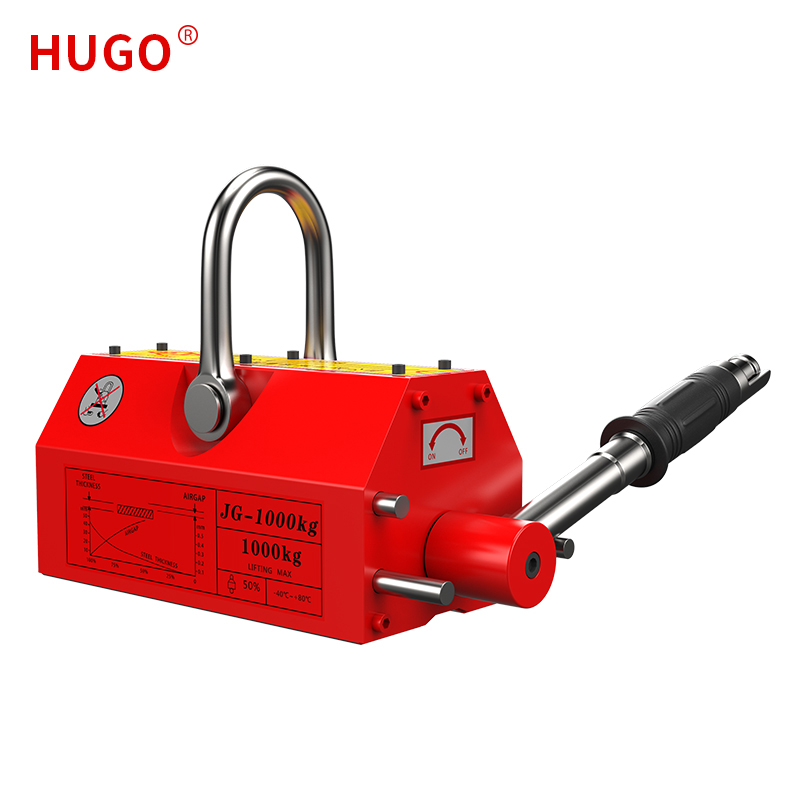

El elevador de placas magnético mejora significativamente la eficacia de agarre de materiales de acero conductores magnéticos. Su núcleo está construido con un material de tierras raras de alto rendimiento conocido como neodimio, hierro y boro. Operar manualmente el mango del portabrocas altera el sistema magnético dentro del boro de hierro y neodimio, lo que permite sujetar o soltar de forma segura la pieza de trabajo procesada.
El elevador de placas magnéticas funciona según los principios de continuidad del flujo magnético y superposición del campo magnético. Su circuito magnético está estructurado en múltiples sistemas magnéticos. Estos sistemas pueden crear variaciones en la intensidad del campo magnético en la superficie del polo magnético de trabajo a través de sus movimientos relativos, ya sea mejorando o cancelando la fuerza magnética, para lograr el objetivo de agarrar y soltar objetos. En industrias como la de mecanizado y fabricación de moldes en mi país, la llegada de materiales de tierras raras NdFeB de alto rendimiento ha provocado una tendencia. Existe una creciente inclinación hacia la utilización de materiales magnéticos permanentes NdFeB para desarrollar accesorios magnéticos, lo que ha dado lugar a la aparición y el uso generalizado de elevadores de placas magnéticas.
Especificación.
N º de Modelo. |
Capacidad de elevación nominal |
Capacidad de elevación cilíndrica |
Capacidad de elevación de superficie plana |
Temperatura máxima de funcionamiento |
Dimensiones (mm) |
Peso propio |
Se requiere un espesor mínimo de placa |
|||
|
(kg) |
(kg) |
(kg) |
(℃) |
L |
B |
H |
R |
(kg) |
(mm) |
ZY-1 |
100 |
30 |
300 |
80 |
95 |
65 |
75 |
145 |
3 |
>4 |
ZY-2 |
200 |
75 |
200 |
80 |
163 |
91 |
90 |
160 |
9 |
>6 |
ZY-3 |
300 |
100 |
900 |
80 |
162 |
92 |
91 |
180 |
9 |
>8 |
ZY-5 |
500 |
150 |
1500 |
80 |
233 |
122 |
118 |
220 |
23 |
>12 |
ZY-6 |
600 |
200 |
1800 |
80 |
233 |
120 |
120 |
220 |
23 |
>15 |
ZY-10 |
1000 |
300 |
3000 |
80 |
260 |
175 |
165 |
285 |
50 |
>25 |
ZY-20 |
2000 |
600 |
6000 |
80 |
386 |
233 |
202 |
465 |
125 |
>40 |
ZY-30 |
3000 |
1000 |
9000 |
80 |
443 |
226 |
217 |
565 |
225 |
>60 |
ZY-50 |
5000 |
1500 |
10500 |
80 |
443 |
226 |
217 |
635 |
250 |
>60 |
Característica y aplicación

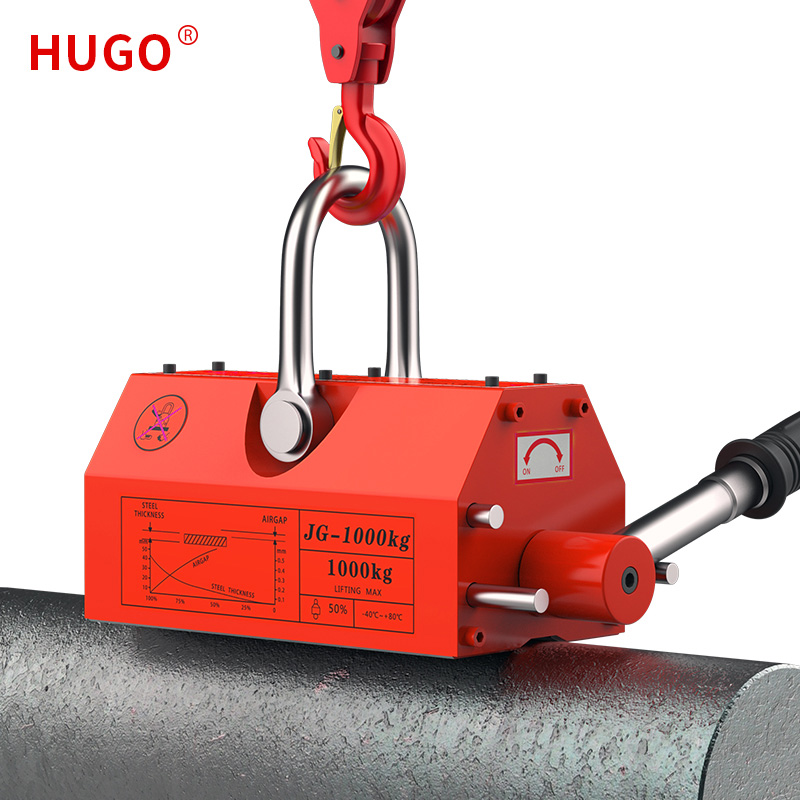

El elevador de placas magnético destaca en la elevación y transporte de piezas planas de máquinas y productos de acero, lo que lo convierte en un activo valioso en industrias como la de procesamiento de moldes y máquinas. Sus aplicaciones abarcan diversos entornos, como centros de mecanizado, plantas de construcción naval y fábricas de fabricación de máquinas.
Su diseño se basa en los principios de mantener un flujo magnético continuo y superponer eficazmente campos magnéticos. Este diseño garantiza su capacidad para manipular y maniobrar objetos de forma segura, alineándose con las necesidades de las industrias involucradas en el mecanizado y la fabricación de moldes.
Detalles

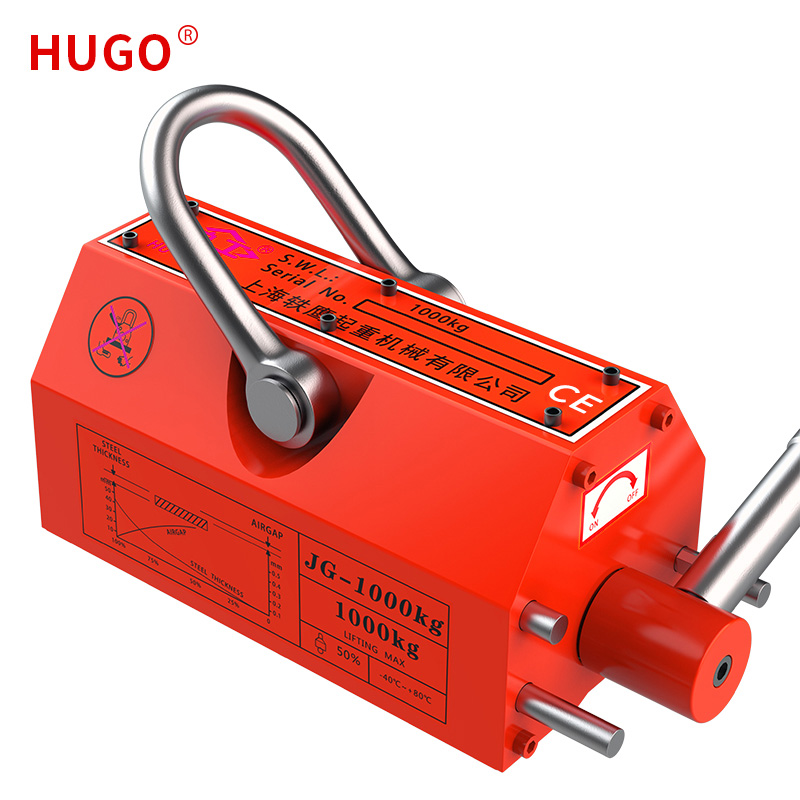

El anillo de elevación galvanizado anticorrosión del polipasto magnético tiene una gran capacidad de carga y puede garantizar la seguridad.
La varilla de aleación de acero de la suspensión magnética no es fácil de doblar y el mango antideslizante puede garantizar la comodidad durante el uso.
El perno de seguridad del polipasto magnético actúa como manija fija y mejora la eficiencia y la seguridad en el trabajo.
El eje giratorio modelo de utilidad de la grúa magnética ahorra mano de obra y tiene una rotación flexible.
